파이프에서 SDR은 무엇을 의미합니까? 완전한 가이드

SDR은 무엇을 의미합니까?

SDR은 다음을 의미합니다. 표준 치수 비율 , 이는 엔지니어가 프로젝트에 사용할 플라스틱 파이프를 선택할 때 확인하는 첫 번째 사양 중 하나입니다. 숫자는 파이프의 외경이 파이프의 벽 두께와 어떻게 관련되는지 알려주며, 이는 파이프가 안전하게 처리할 수 있는 압력의 정도를 결정합니다. 예를 들어 SDR 11로 표시된 파이프의 외부 직경은 최소 벽 두께의 11배입니다.

이 용어는 물, 가스, 하수 및 산업 배관 사양, 특히 HDPE 및 PVC 압력 파이프에 걸쳐 지속적으로 나타납니다. 생산하는 제조업체 다양한 HDPE 파이프 제품 일반적으로 파이프 직경 및 압력 등급과 함께 SDR을 나열합니다. 세 가지 값이 함께 파이프의 정격을 정의하기 때문입니다.

SDR 계산 방법

SDR의 공식은 간단합니다.

SDR = 외경 ¼ 최소 벽 두께

외경이 4.5인치이고 최소 벽 두께가 0.409인치인 파이프를 선택합니다. 서로 나누면 결과가 11이므로 파이프는 SDR 11로 분류됩니다. 동일한 직경에서 벽 두께를 0.265인치로 변경하면 SDR은 17로 올라갑니다. 외부 직경은 변경되지 않았습니다. 벽만 변경되었으며 해당 단일 변수는 SDR 숫자가 캡처하는 것입니다.

SDR이 파이프 성능에 중요한 이유

SDR은 단순한 치수 라벨이 아닙니다. 파이프가 견딜 수 있는 내부 압력의 정도를 직접적으로 나타내는 지표입니다. 관계는 한 가지 분명한 방향으로 진행됩니다. SDR 수치가 낮을수록 파이프 직경에 비해 벽이 두꺼워지고 벽이 두꺼울수록 더 높은 압력을 처리한다는 의미입니다. SDR 수치가 높을수록 벽이 얇아지고 압력 용량이 낮아지며 일반적으로 더 가볍고 저렴한 파이프를 의미합니다.

이것이 바로 직경이 다르지만 SDR이 동일한 두 개의 파이프가 동일한 재질로 만들어진 한 동일한 압력 등급을 갖는 이유입니다. 2인치 SDR 11 HDPE 파이프와 12인치 SDR 11 HDPE 파이프는 벽 대 직경 비율이 일정하게 유지되므로 둘 다 동일한 작동 압력 등급을 갖습니다. 그 일관성은 다음을 만드는 것의 일부입니다. 배수용 고밀도 폴리에틸렌 파이프 파이프 크기가 혼합된 시스템 전체에 걸쳐 쉽게 지정할 수 있습니다.

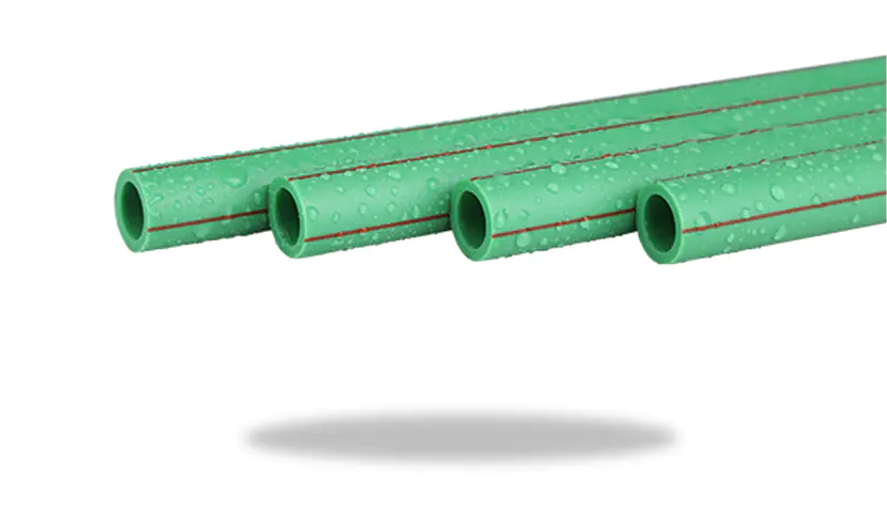

SDR로 구동되는 벽 두께도 강성에 영향을 미칩니다. SDR이 낮은 파이프는 매설 설치에 중요한 얇은 벽의 높은 SDR 파이프보다 토양 하중 및 교통 하중에 따른 처짐에 더 잘 저항합니다. 동일한 논리가 다른 플라스틱 배관 시스템에도 적용됩니다. PPR 파이프의 기계적 강도 및 압축 저항 비슷한 벽 두께 관계를 따릅니다.

SDR과 DR: 차이점은 무엇입니까?

SDR과 DR은 동일한 방식으로 계산되고 동일한 물리적 관계를 설명하지만 서로 바꿔서 사용할 수 있는 용어는 아닙니다. DR(치수 비율)은 벽 두께에 대한 외부 직경의 비율에 적용됩니다. SDR은 특히 ANSI에서 설정한 표준화된 숫자 계열인 9, 11, 13.5, 17, 21, 26 및 32.5에 해당하는 비율을 나타냅니다. 해당 시리즈의 각 단계는 이전 단계보다 벽 두께가 약 20% 감소한 것을 나타냅니다.

일부 파이프 표준은 해당 시리즈에 속하지 않는 치수 비율을 사용합니다. 예를 들어 AWWA C900 PVC 파이프는 DR 14, DR 18 및 DR 25로 생산됩니다. 이 값은 ANSI 진행을 따르기보다는 특정 압력 등급에 도달하도록 선택된 값입니다. 기본 수학이 동일하더라도 이러한 파이프는 SDR 파이프가 아닌 DR 파이프라고 올바르게 호출됩니다. 일상적인 대화에서 두 용어는 느슨하게 사용되지만 사양을 작성하거나 파이프를 다른 플라스틱 재료와 비교할 때 구별이 중요합니다. HDPE 파이프는 PVC 및 강관과 비교됩니다. 힘과 유연성.

일반적인 SDR 값과 그 응용

모든 SDR 값이 모든 작업에 적합한 것은 아닙니다. 숫자가 낮을수록 압력이 가장 높습니다. 더 높은 숫자는 부하가 더 가벼우거나 존재하지 않는 곳으로 이동합니다.

SDR 11은 압력 용량과 자재 비용의 균형을 유지하기 때문에 특히 널리 사용되며 많은 천연 가스 분배 배관 및 기타 여러 배관에 대한 표준 등급입니다. 가스 분배용으로 설계된 HDPE 파이프 제품 . 이와 대조적으로 SDR 26 또는 32.5 등급의 파이프는 내부 ​​압력이 최소이고 파열 강도보다 비용 효율성이 우선시되는 중력 공급 배수 장치에 사용됩니다.

올바른 SDR을 선택하는 방법

SDR 선택은 시스템의 모든 높이 헤드를 포함하여 파이프가 처리해야 하는 작동 압력으로 시작됩니다. 거기에서 몇 가지 다른 요인으로 인해 일반적으로 선택이 더 낮거나 더 높은 숫자로 이동합니다.

• 일시적으로 정상 상태 압력을 초과할 수 있는 펌프 주기, 밸브 폐쇄 또는 소화전 사용으로 인한 서지 압력
• 설치 방법 - 방향성 드릴링 및 파이프 파열로 인해 압력 등급만 요구하는 것보다 더 두꺼운 벽이 필요한 경우가 종종 있는 인장 응력이 가해집니다.
• 작동 온도(플라스틱 파이프의 압력 등급은 표준 기준 온도를 기준으로 하고 온도가 상승하면 떨어지기 때문)
• 파이프에 필요한 링 강성에 영향을 미치는 매설 깊이, 토양 조건 및 교통량으로 인한 외부 하중

에 따르면 HDPE 치수 비율에 대한 Plastics Pipe Institute의 기술 지침 , 압력만이 아니라 압력과 설치 조건 모두에 SDR을 일치시키는 것이 전체 설계 수명 동안 배관 시스템의 성능을 유지하는 것입니다. SDR을 바로 확보하면 조인트, 커플링 및 용접 도구가 모두 특정 SDR 범위를 중심으로 구축되므로 피팅 및 융합 장비와의 비용이 많이 드는 불일치를 방지할 수 있습니다. 이러한 등급이 전체 파이프 선택에 적합한 위치를 더 폭넓게 살펴보려면 다음을 참조하세요. 고밀도 폴리에틸렌 파이프의 장점 및 적용 분야 .
