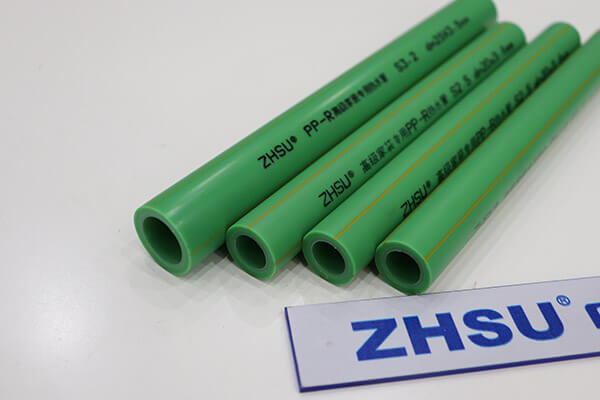

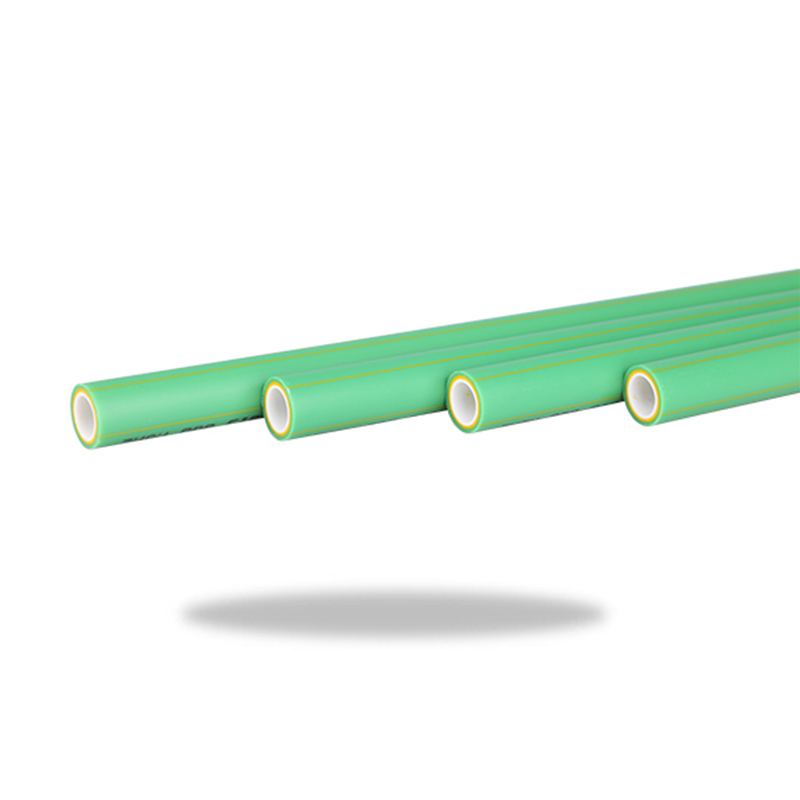

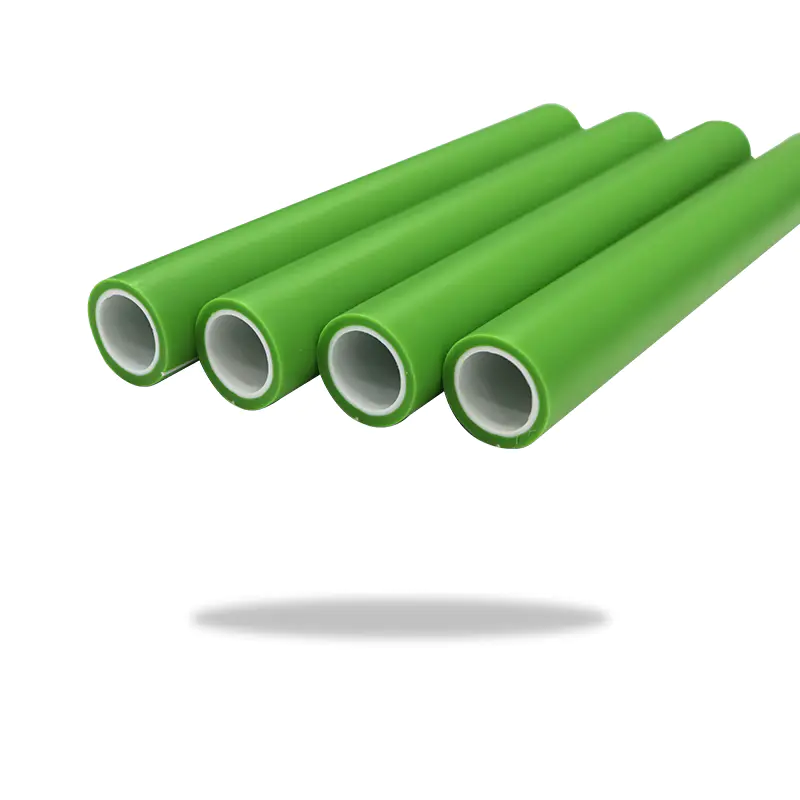

PPR 섬유 복합 파이프

PPR 섬유 복합 파이프

일종의 3층 복합 파이프인 Fiber/PP 복합 파이프는 일반 PP-R 파이프의 진정한 개선점입니다. 파이프의 내부 및 외부 레이어는 순수 폴리프로필렌 랜덤 공중 합체 수지로 만들어져 급수용으로 사용할 때 파이프가 위생적이고 건강합니다. 미드레이어의 고성능 섬유/PP 복합재료는 온수 시스템에 사용되는 파이프의 특성을 크게 향상시킵니다. 이 새로운 유형의 파이프는 강도, 인성, 강성이 높고 선팽창 계수가 낮습니다.
문의 보내기
PREV：PP RCT 파이프NEXT：PPR 항균파이프
사양 맞춤형 서비스
특징

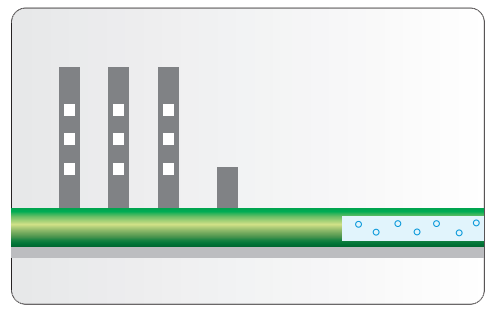

세 개의 높은 부분과 하나의 낮은 부분이 파이프라인을 더 안전하게 만듭니다.

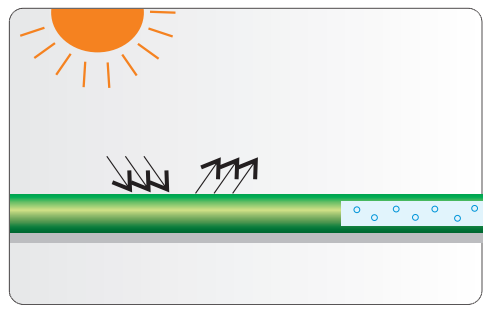

즉, 강도가 높고 인성이 높으며 강성이 높으며 선팽창계수가 낮아 일반 라이저파이프, 투명파이프, 온수파이프에 특화된 PP-R파이프의 한계를 뛰어넘는 것입니다. 		변형 없는 파이프라인, 더욱 매력적인 외관

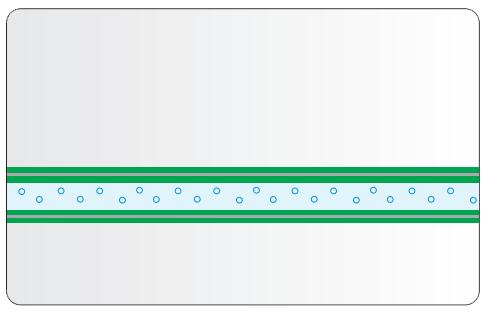

고성능 복합파이프 PP-R은 내층과 외층이 PP-R 재질로 되어 있고 중간층이 강화복합재료로 이루어진 3층 구조를 가지고 있습니다. 중간층의 효과는 강화된 파이프라인에서 수행되었으며 선팽창계수의 효과를 감소시켰습니다. 고성능 복합파이프의 선팽창계수는 일반 PP-R의 1/3에 불과하며 이는 알루미늄-플라스틱 복합파이프에 가깝습니다. 설치 및 사용 중에 눈에 띄는 "열팽창 및 수축"이 없으므로 외관이 더 평평하고 심미적으로 더 좋습니다.
고온 저항, 누출 폭발 방지 파이프
조건만 맞으면 고성능 복합파이프는 90℃ 이하의 압력에서도 장기간 사용할 수 있으며, 특히 온수관의 경우 더욱 그렇습니다. 		설치 및 구성이 용이함
일반 PP-R 열융착 용접기 및 열 삽입 피팅과 연결될 수 있으며 완벽한 피팅, 편리하고 안정적인 구조를 갖추고 있습니다.

장점
● 선팽창 계수가 PPR의 30%로 크게 감소되어 안정적인 복합 파이프에 가깝습니다.
● 치수의 강도와 안정성이 높아집니다.
● 동일한 사용 조건에서 PPR 대비 압력 부하가 25% 증가하여 내압성이 크게 향상되었습니다.
● 저온에서 충격에 대한 저항력이 향상되었습니다.
● 고온에 대한 저항성이 뛰어납니다. 90℃에서 장기간 사용이 가능합니다.
● PP-R 피팅을 사용한 소켓 융합 연결로 신뢰성이 높고 편리합니다.
● 매끄럽고 위생적이어서 식수 시스템으로 적합합니다.

응용
● 냉수와 온수의 분배;
● 식수 시스템용 덕트;
● 고온 및 저온 가열 시스템용 파이프;
● 태양 에너지 시스템의 난방 및 냉방 설정용 파이프;
● 에어컨용 연결관;

치수 및 사양

압력등급

사양( mm)

SDR11/S5/PN10

20×2 .0

25×2 .3

32×2 .9

40×3 .7

50×4 .6

63×5 .8

75×6 .8

90×8 .2

110×10 .0
SDR7.4/S3.2/PN16

20×2 .8

25×3 .5

32×4 .4

40×5 .5

50×6 .9

63×8 .6

75×10 .3

90×12 .3

110×15.1

SDR9/S4/PN12.5

20×2 .3

25×2 .8

32×3 .6

40×4 .5

50×5 .6

63×7. 1

75×8 .4

90×10 . 1

110×12 .3

SDR6/S2.5/PN20

20×3 .4

25×4 .2

32×5 .4

40×6 .7

50×8 .3

63×10 .5

75×12 .5

90×15 .0

110×18 .3

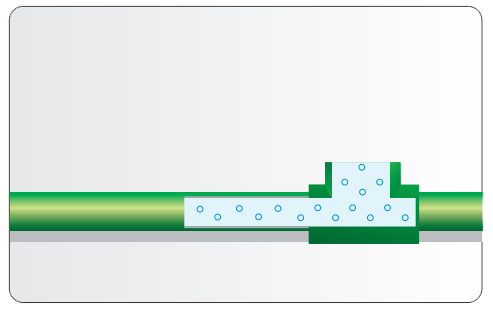

열융합으로 합류
열융착에 의한 접합은 열가소성 폴리올레핀 파이프 시스템의 연결에 적합합니다. 열융착 연결은 물리적 공정에 속합니다. 파이프와 피팅을 일정 기간 동안 가열하면 분자 사슬이 원래 배열에 반하여 녹아 안정된 압력 하에서 견고하게 연결될 수 있습니다. 그러면 융합부의 결합압력에 의해 녹는 분자사슬이 물질과 함께 냉각되고 다시 연결되어 새로운 단위가 됩니다. 따라서 온도, 가열시간, 접합압력은 열융착 연결에 있어서 중요한 3가지 요소이다. DVS2207/2208에 따르면 열 융합 연결에는 소켓 융합, 전기 융합 및 맞대기 융합 연결이 포함됩니다. 처음 두 개는 소구경 수도관 시스템에 채택됩니다. Weixing PP-Rpipeline은 소켓 융합 연결을 채택하는 것이 좋습니다. . 파이프 직경이 63mm 미만인 경우 휴대용 용접기로 연결됩니다. 파이프 직경이 63mm를 초과하는 경우에는 큰 출력의 용접기를 채택하는 것이 좋습니다.

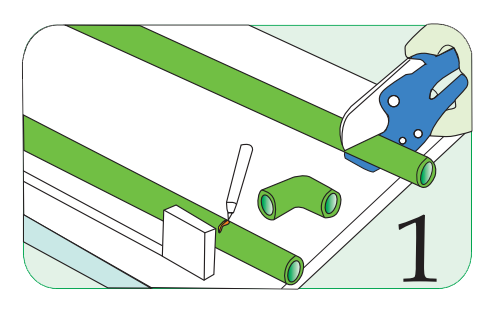

열융합 절차:
● 파이프는 특수 커터를 사용하여 축에 수직으로 절단해야 합니다.

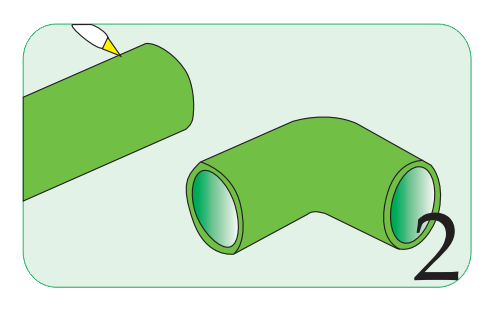

● 연결 품질 저하를 방지하기 위해 파이프 및 피팅의 연결 부위를 모래, 먼지 등이 없도록 청소하십시오.
● 파이프 치수에 맞는 히팅 헤드가 용접되었는지 확인하십시오. 용접기를 연결하고 전원을 켜세요. 히팅 헤드의 온도가 녹색 램프가 깜박이는 최적의 온도(260±10℃)에 도달할 때까지 기다리십시오.
● 연필을 사용하여 파이프에 융착 깊이를 표시합니다. (첨부된 표 참조)

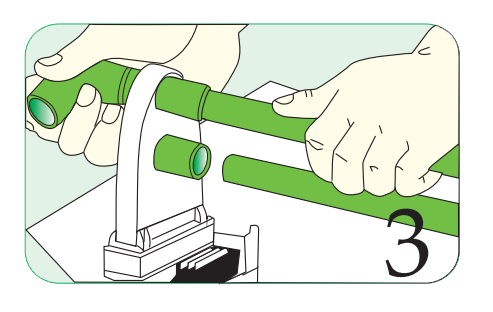

● 파이프와 피팅을 동시에 용접기에 삽입합니다. 지정된 시간에 따라 가열합니다.

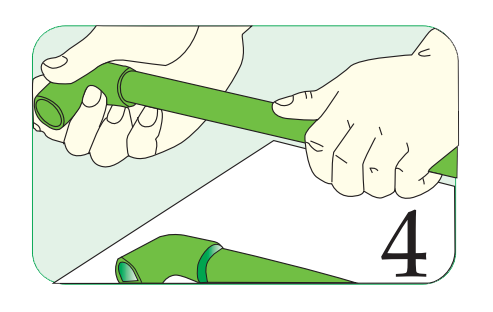

● 가열 시간이 지나면 파이프와 피팅을 빼내고 즉시 결합하십시오. 연결 중에 약간의 수정이 가능하지만 비틀림 각도는 5°를 초과해서는 안 됩니다.
● 연결이 끝나면 파이프와 피팅을 단단히 잡고 충분한 냉각 시간을 유지하십시오.

가열 및 냉각 시간주기
지름 깊이 가열시간 용접 시간 냉각 시간
mm mm 비서. 비서. 최소
20 14 .0 5 4 2
25 15 .0 7 6 2
32 16 .5 8 6 4
40 18 .0 12 6 4
50 20 .0 18 6 4
63 24 .0 24 8 6
75 26 .0 30 8 8
90 29 .0 40 8 8
110 32 .5 50 10 8

실외 온도가 5℃ 미만이면 난방 시간이 50% 정도 늘어납니다.

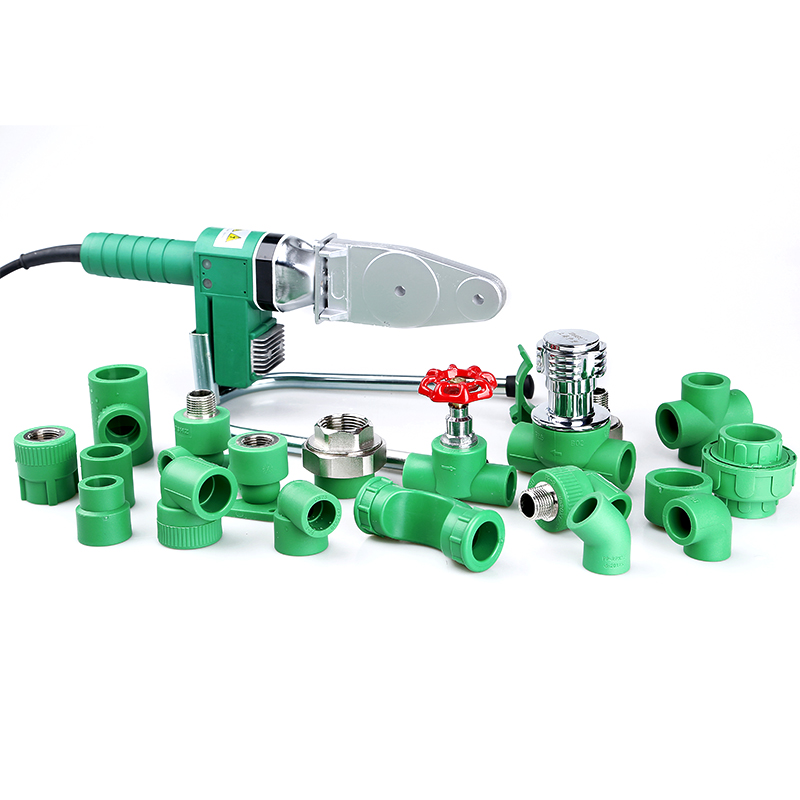

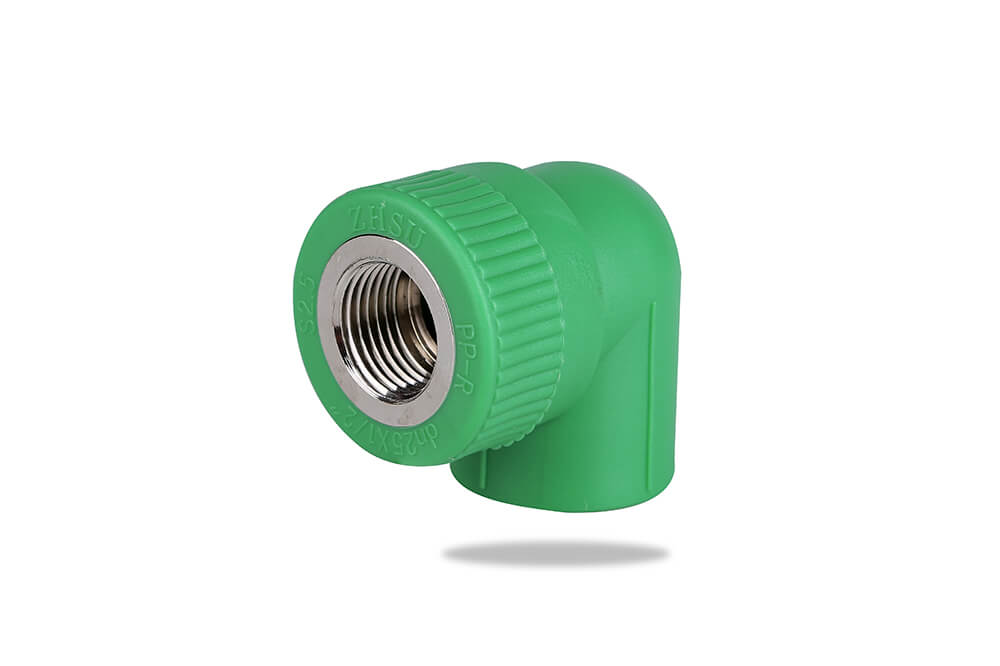

파이프 피팅
피팅 및 부속품은 PP-R 배관 시스템과 동일하므로 융합 용접 전에 파이프 끝 부분을 벗겨내려면 특수 패널이 필요합니다.

1 . OEM 및 ODM

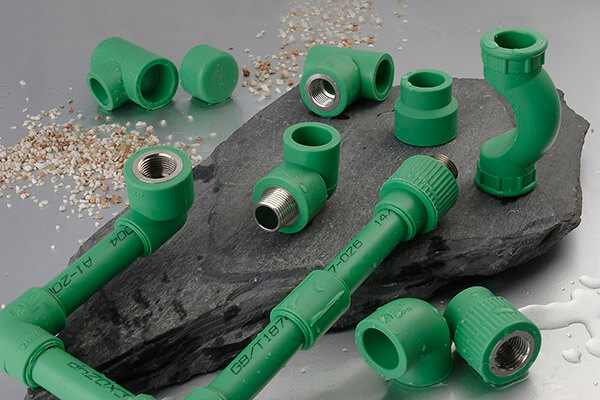

파이프 피팅
"ZHSU"를 등록된 브랜드로 변경 PPR 파이프 피팅에 로고를 넣으세요

2 . 신제품 개발
ZHSU는 시장에서 널리 사용되는 경우 신제품을 위한 새로운 금형을 만드는 것을 선호합니다.

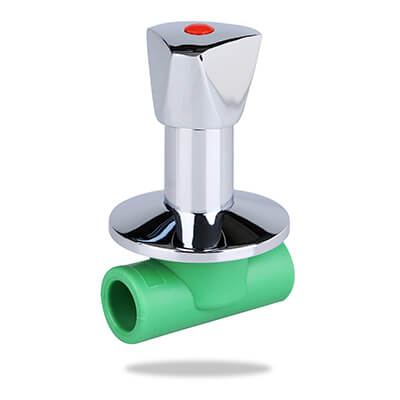

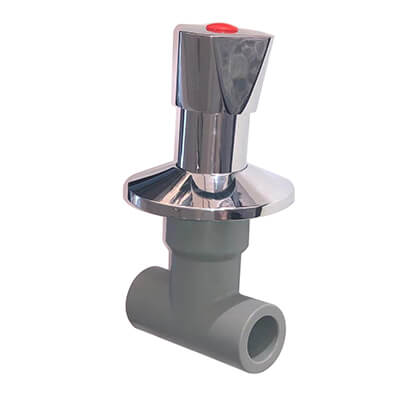

짧은 몸체 다크 밸브(구형) 롱바디 다크 밸브(신규)

3 . 연중무휴 온라인 서비스


4 . ZHSU CNAS LAB의 검사 보고서.

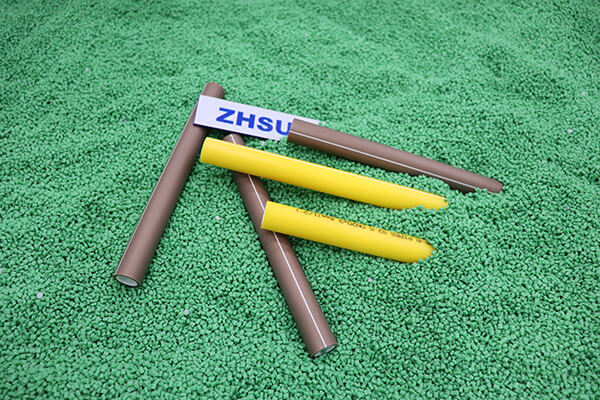

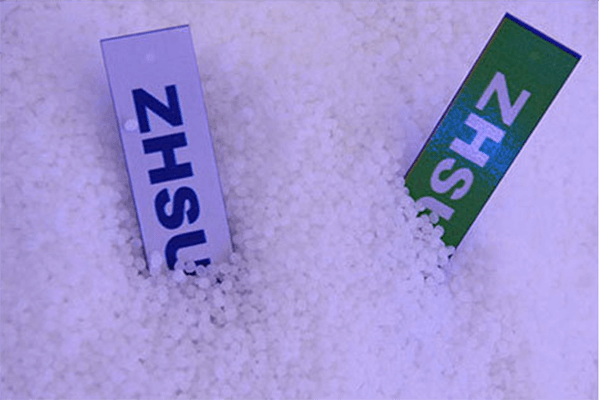

5. 소재 브랜드의 다양성

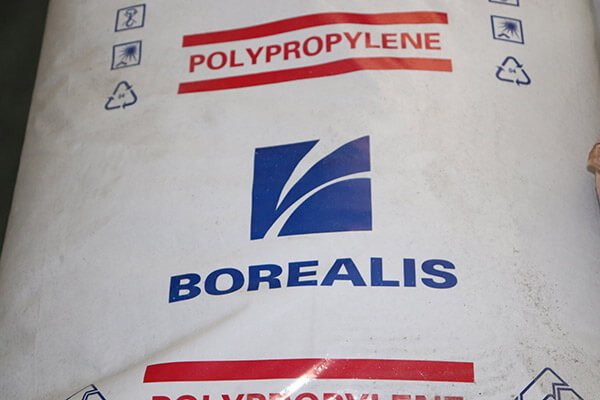

한국 원료 보레알리스 원료 중국 브랜드 원료

6. 맞춤형 제품 색상

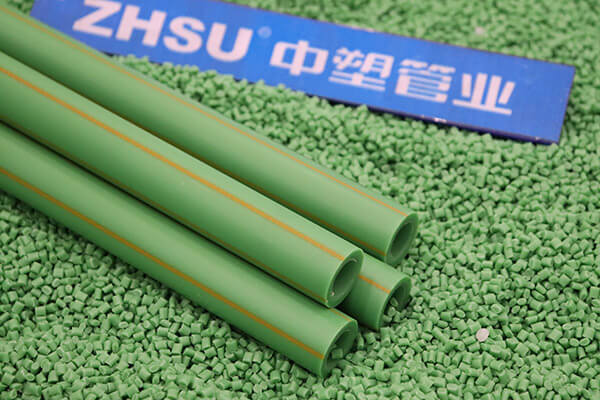

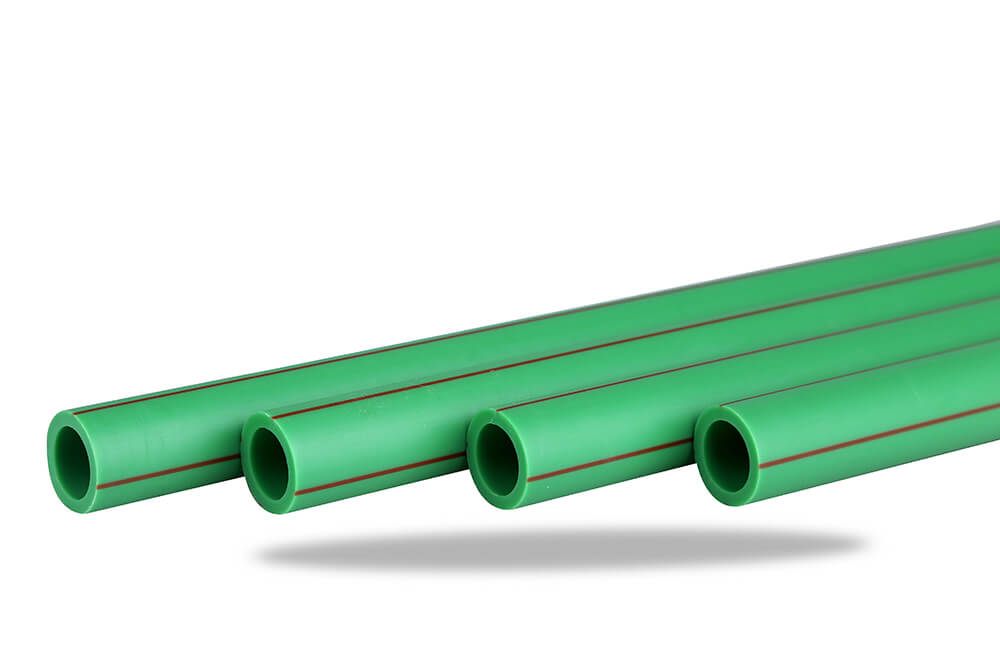

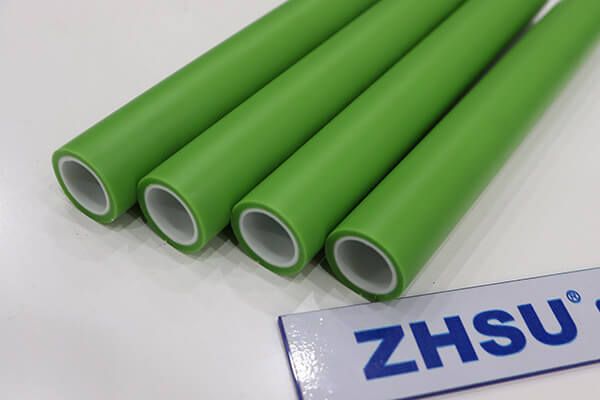

녹색 PPR 파이프 및 피팅 녹색 PPR 파이프 및 피팅

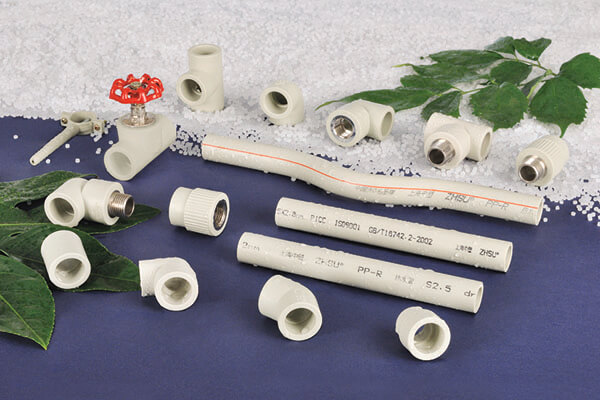

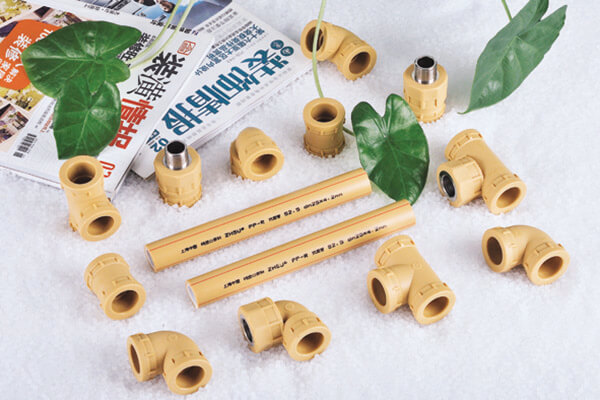

흰색 PPR 파이프 및 피팅 노란색 PPR 파이프 및 피팅

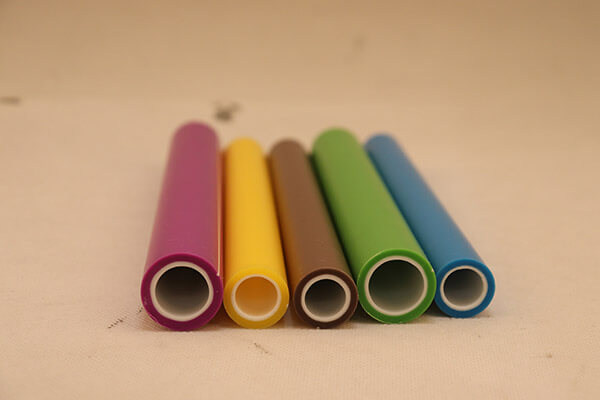

더블 레이어 컬러 PPR 파이프

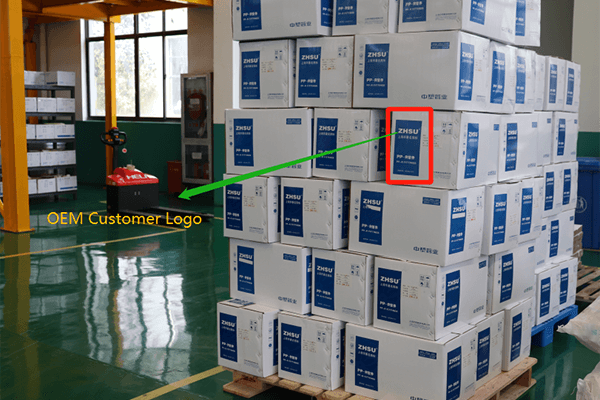

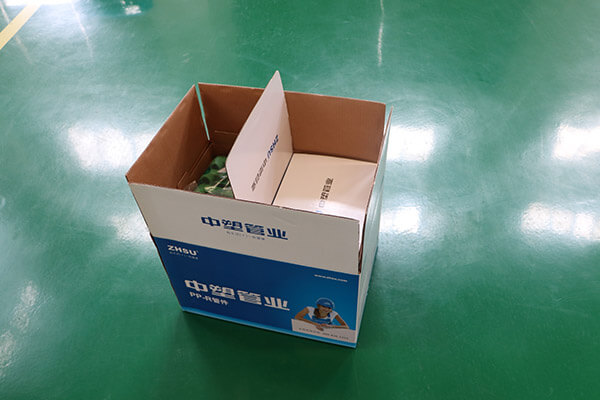

7 . OEM 포장 디자인

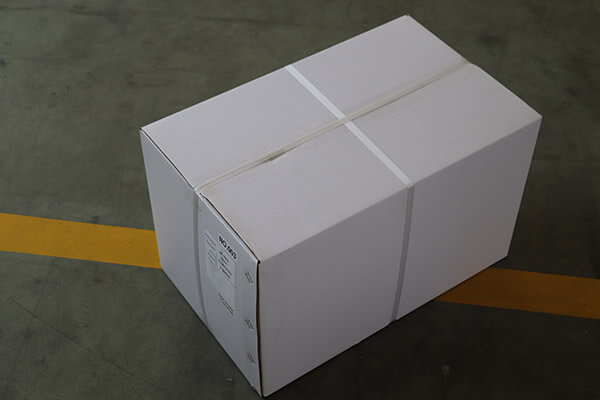

빈 상자 ZHSU 브랜드 박스 OEM 고객 로고

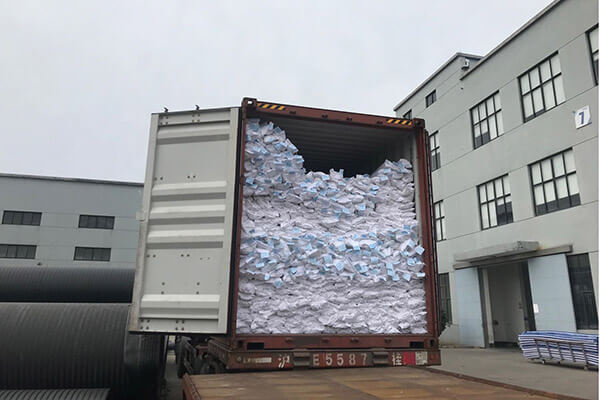

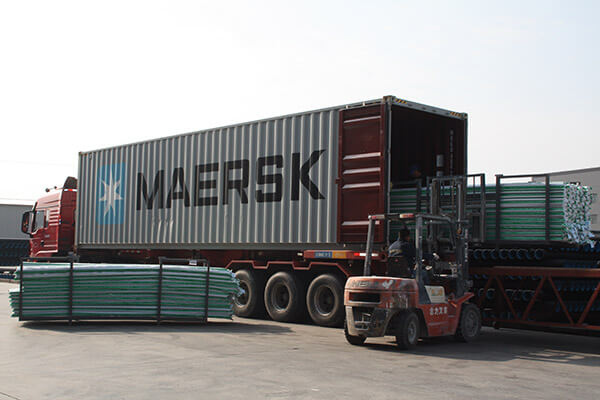

8. 전문 배송

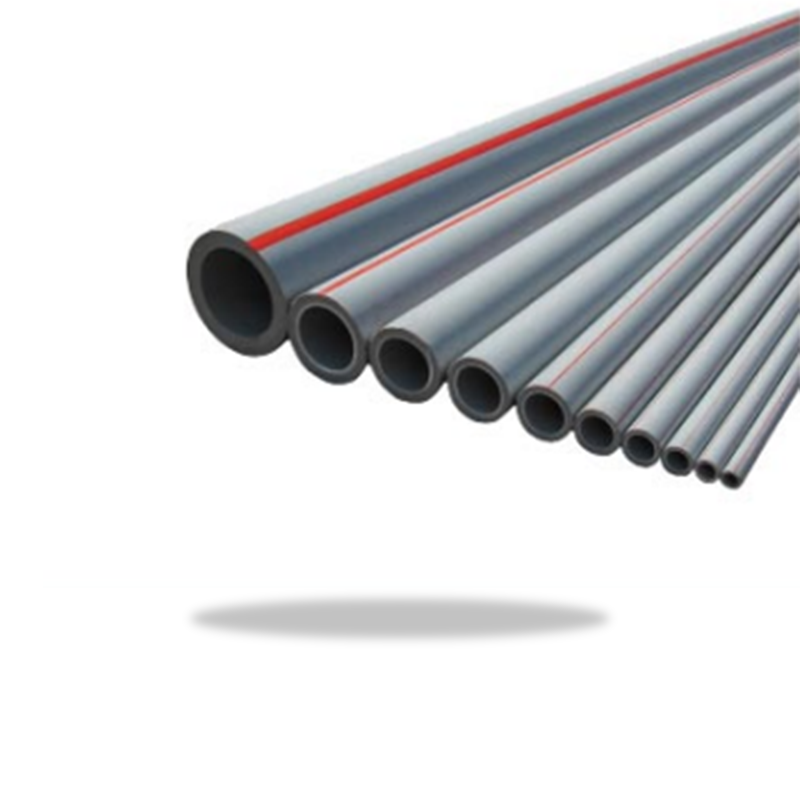

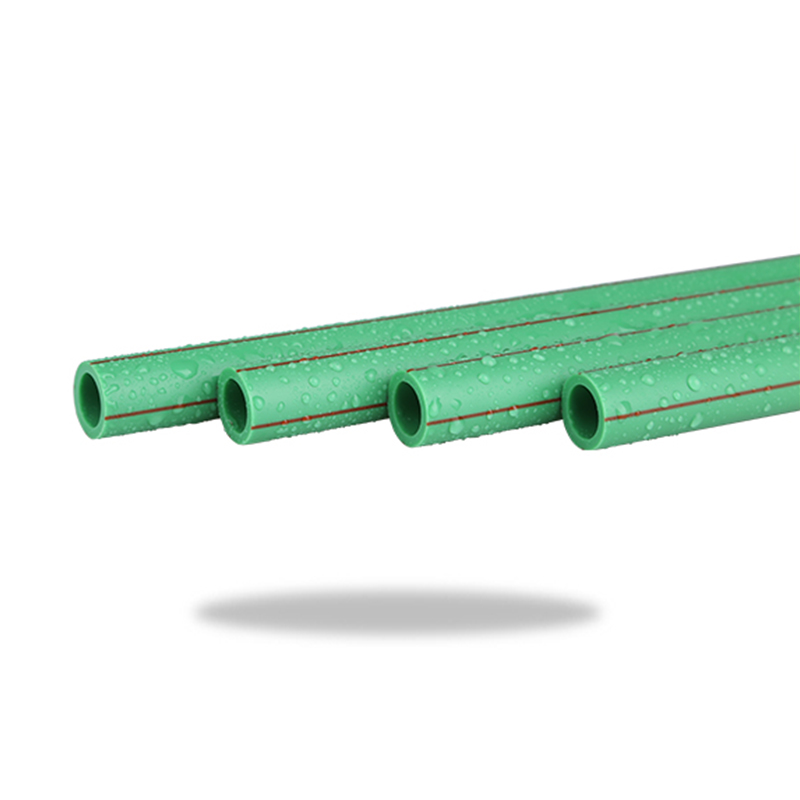

관련 제품

정교한 장인정신이 담긴 우수한 제품

회사 소개
상하이 중수파이프(주)

Shanghai Zhongsu Pipe Co.,Ltd 2004년에 등록 자본금 10억 1천만 달러로 설립되었으며 중국 상하이 진산(Jinshan) 지구에 위치하고 있으며 면적은 70,000m2입니다. PPR 파이프, 항균 PPR 파이프, 안티 UV PPR 파이프, PP-RCT 파이프, PE-RT 파이프, HDPE 파이프 및 다양한 재질의 피팅을 생산하는 전문 ZHSU는 첨단 기술 생산 라인을 채택하여 생산성을 향상시키고 고객에게 빠른 배송 시간을 제공합니다. 국가 농촌 식수 안전 프로젝트와 협력하기 위해 ZHSU는 PE 생산을 위한 대구경 시설을 채택했으며 현재 가장 큰 PE 파이프 직경은 DN1200mm에 도달했으며 ZHSU는 이러한 대구경 PE 파이프를 생산할 수 있는 중국 제조업체 중 하나가 되었습니다.

우리는 플라스틱 파이프용 독일 브랜드 Battenfeld-cincinnati 생산 라인을 채택하여 국제 표준을 엄격하게 준수하여 생산을 조직했으며 원자재 구매부터 완제품 배송까지의 절차를 완전히 모니터링하고 있으며 완벽한 관리로 인해 ISO9001, ISO14001 및 OHSAS18001 인증을 통과했습니다. 게다가 우리는 "상하이 유명 브랜드 제품, 상하이 하이테크 기업 및 상하이 유명 상표"로 지명되었습니다.

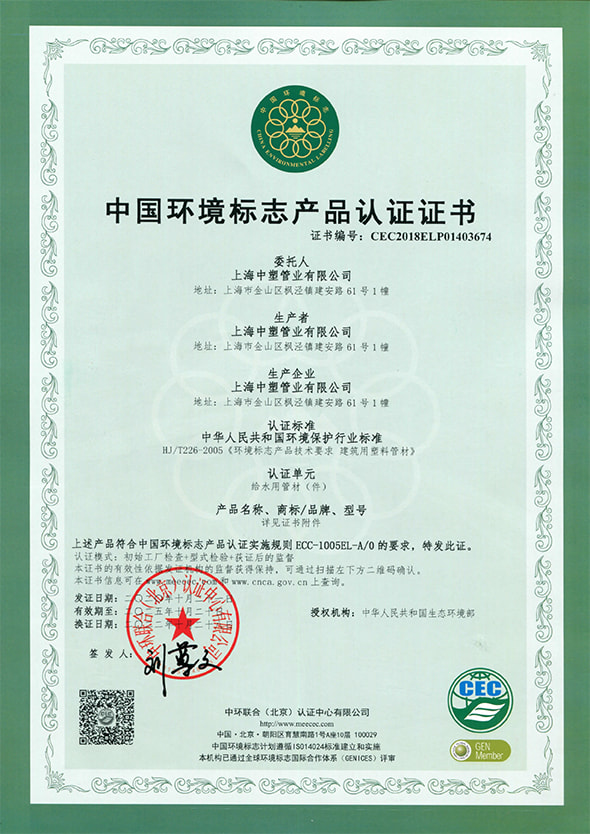

명예 증서
  • ISO14001

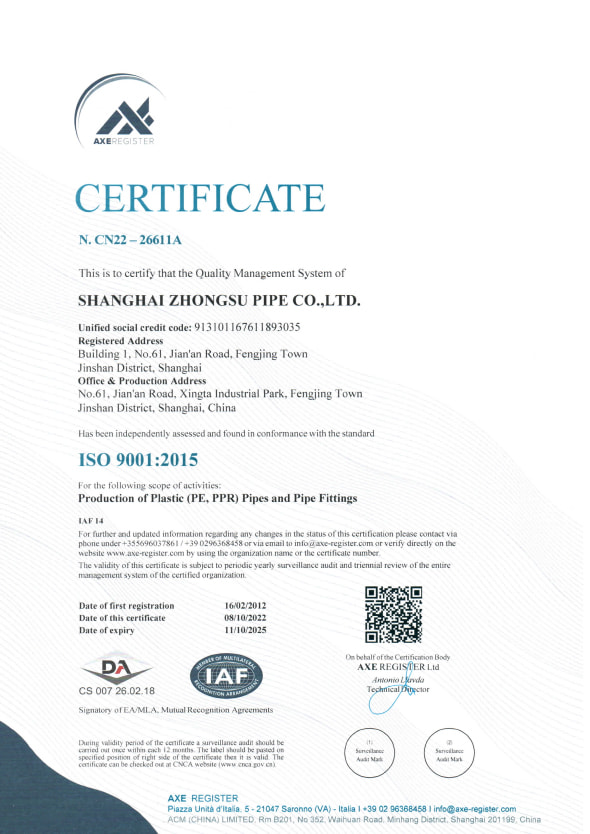

  • ISO9001
  • ISO 45001

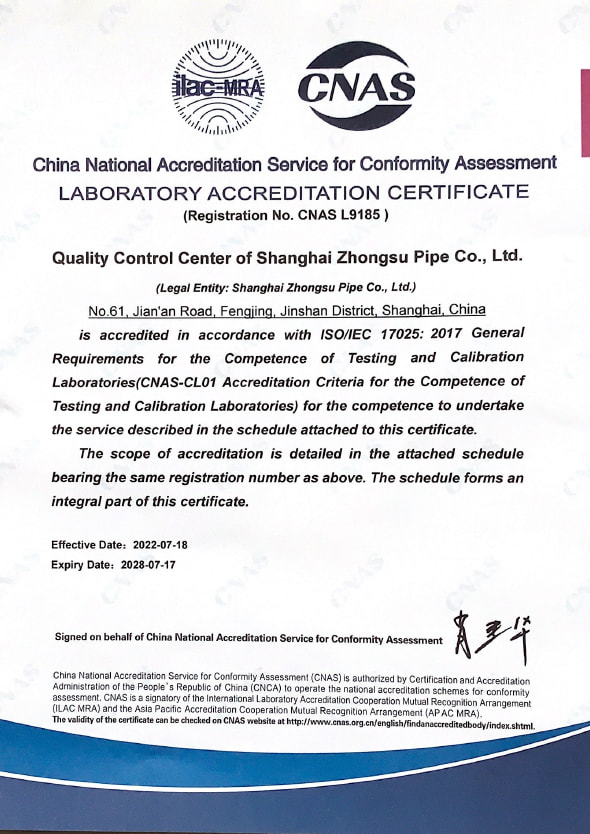

  • CNAS 공인 연구실 인증서

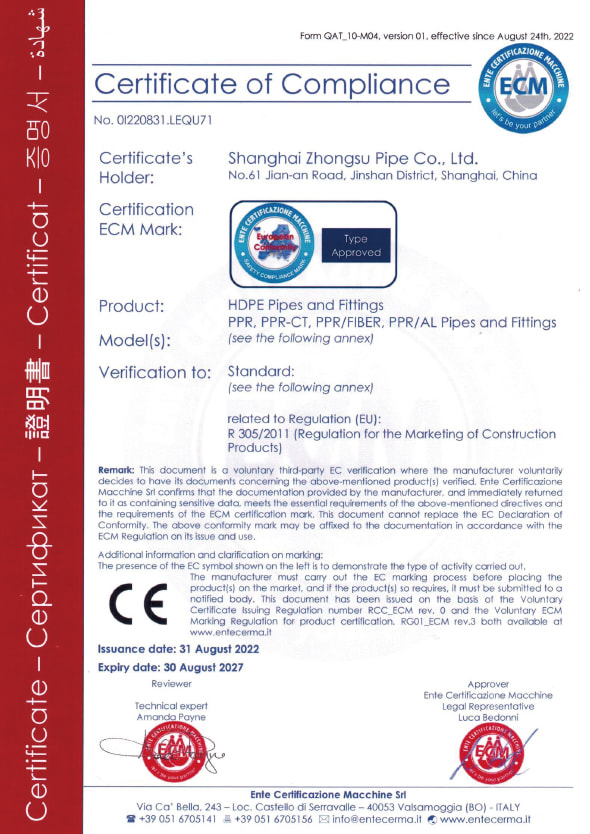

  • CE 인증서

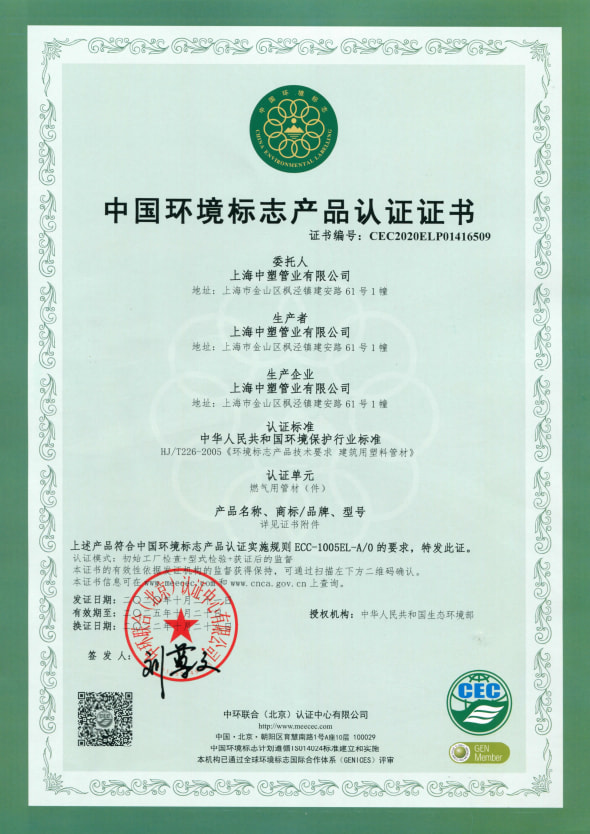

  • 2022CEC 인증서 - 급수관
  • 2022CEC 인증서 - 가스배관
  • 2021 측정관리시스템 인증서
  • TSG 특수장비 생산허가증 신규 인증서
메시지 피드백
소식

제품 지식

섬유의 혼합은 복합재의 전반적인 성능과 특성에 어떤 영향을 줍니까?
섬유질의 결합 PPR 섬유 복합 파이프 및 피팅 복합재료의 전반적인 성능과 특성에 큰 영향을 미칩니다. 다음은 섬유를 추가하여 이러한 복합 PP RCT 배관 시스템의 특성을 향상시키는 몇 가지 방법입니다.
강도와 강성:
일반적으로 유리나 기타 강화 폴리머와 같은 재료로 만들어진 섬유는 인장 강도와 강성을 높이는 데 기여합니다. 그 결과 기존 PPR 파이프에 비해 더 높은 기계적 응력과 압력을 견딜 수 있는 복합 재료가 탄생했습니다.
충격 저항:
섬유는 복합 재료의 내충격성을 향상시켜 외부 힘, 진동 및 기계적 충격에 대한 탄력성을 높여줍니다. 이는 파이프가 충격이나 물리적 응력을 받을 수 있는 응용 분야에서 특히 유용합니다.
크리프 저항:
섬유를 포함하면 복합재의 크리프 저항성이 향상됩니다. 즉, 변형 없이 지속적인 하중에 대한 장기간 노출을 더 잘 견딜 수 있다는 의미입니다. 이는 시간이 지나도 배관 시스템의 구조적 무결성을 유지하는 데 중요합니다.
유연성과 내구성:
PPR은 유연성이 뛰어난 것으로 알려져 있지만 섬유를 추가하면 이러한 특성이 더욱 향상될 수 있습니다. 복합 재료는 유연성을 유지하면서 추가적인 강도를 얻어 내구성 있고 안정적인 배관 시스템에 기여합니다.
열팽창 제어:
섬유는 복합 재료의 열팽창 및 수축을 제어하는 ​​데 도움이 될 수 있습니다. 이는 파이프의 치수 변화를 최소화하므로 온도 변화가 중요한 응용 분야에서 유용합니다.
온도 저항:
섬유는 내열성을 향상시켜 복합재가 구조적 완전성을 손상시키지 않으면서 더 높은 온도를 견딜 수 있도록 해줍니다. 이로 인해 PPR 섬유 복합 파이프는 온수 및 산업 응용 분야에 적합합니다.
마찰 및 마모 감소:
섬유가 있으면 배관 시스템 내의 마찰을 줄이고 시간이 지남에 따라 마모를 최소화할 수 있습니다. 이는 특히 연마성 유체를 사용하는 응용 분야에서 파이프의 효율성과 수명을 유지하는 데 도움이 됩니다.
내화학성:
PPR 섬유 복합 파이프의 내화학성은 섬유를 첨가함으로써 강화되는 경우가 많습니다. 이는 복합재료의 부식성 물질에 대한 탄력성을 높여 서비스 수명을 연장시킵니다.
향상된 강성:
섬유는 강성을 높여 파이프에 추가적인 구조적 지지를 제공합니다. 이는 고압조건이나 배관이 매설되거나 외부하중을 받을 때 변형을 방지하는데 유리하다.
균열 저항:
섬유를 포함하면 균열 저항성이 향상되어 재료의 균열 전파 가능성이 줄어듭니다. 이는 파이프의 무결성을 유지하고 누출을 방지하는 데 중요합니다.
경량 구조:
추가된 강도에도 불구하고 PPR 섬유 복합 파이프는 일부 대체 재료에 비해 상대적으로 가벼운 상태를 유지할 수 있습니다. 이로 인해 취급, 운송 및 설치가 더 쉬워집니다.
구성 및 설계 유연성:
복합 재료는 설계 유연성을 제공하므로 응용 분야의 특정 요구 사항에 따라 맞춤형 특성을 갖춘 파이프를 생성할 수 있습니다.
